杆系直径：20mm

压力：0.1-2.0 MPa
拉杆速度：0-50 m/s
压杆速度：0-100 m/s
温度：-50-200 ℃

一、实验原理：霍普金森拉、压杆实验的基本原理基于应力波的传播和材料的动态响应。当打击杆(子弹)以一定速度撞击输入杆时,会在输入杆中产生一个入射脉冲。该脉冲随后通过弹性输入杆传播至试样,使试样在高速拉伸变形下产生应力-应变响应。透射脉冲则通过输出杆传播至数据采集系统,输出应变波形,以此计算出试样的应力、应变以及应变速率等参数。这些参数对于研究材料在高应变率下的动态力学性能具有重要意义。

二、应用范围霍普金森拉杆装置在材料科学、力学、机械工程等领域具有广泛的应用。它可以用于测试金属、非金属、复合材料等多种类型材料的动态力学性能,特别是在高速碰撞、爆炸等冲击加载条件下的响应。此外,该装置还可以用于研究试样在不同外围约束力条件下的动态响应,为材料的工程应用和工程设计提供重要依据。

三、技术特点

1.高精度:采用高精度应变片和超动态应变仪,确保实验数据的准确性和可靠性。

2.高应变率范围:能够测试材料在10^2~10^4/s的高应变率范围内的动态力学性能。

3.多功能性:通过更换不同直径和材质的杆系,可以适应不同类型和尺寸试样的测试需求。

4.多场景：可以通过配套的围压、高低温设备满足不同环境的条件。

5.自动化:采用先进的控制系统和数据采集软件,实现实验的自动化和智能化操作。

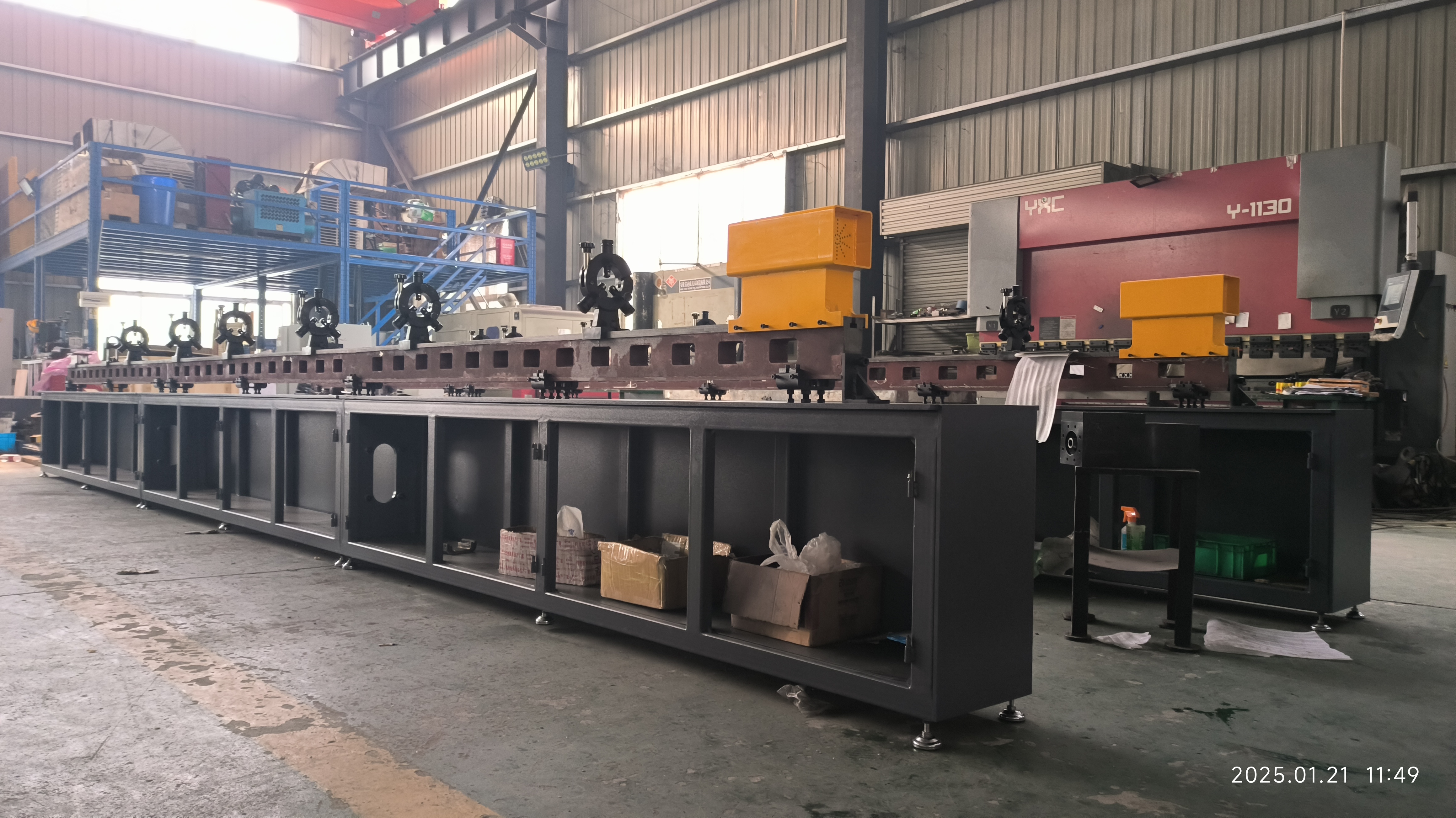

装配完成

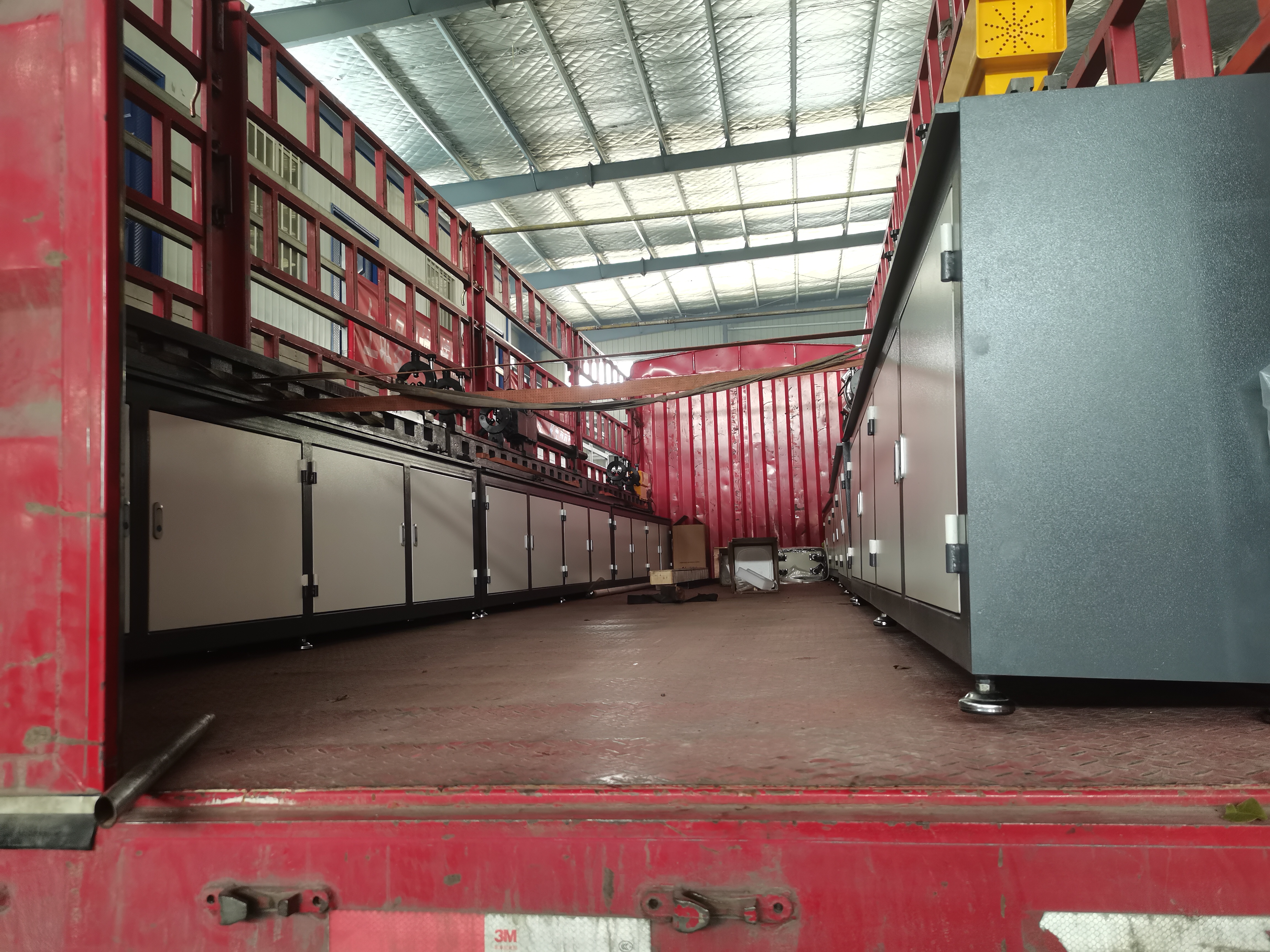

发货

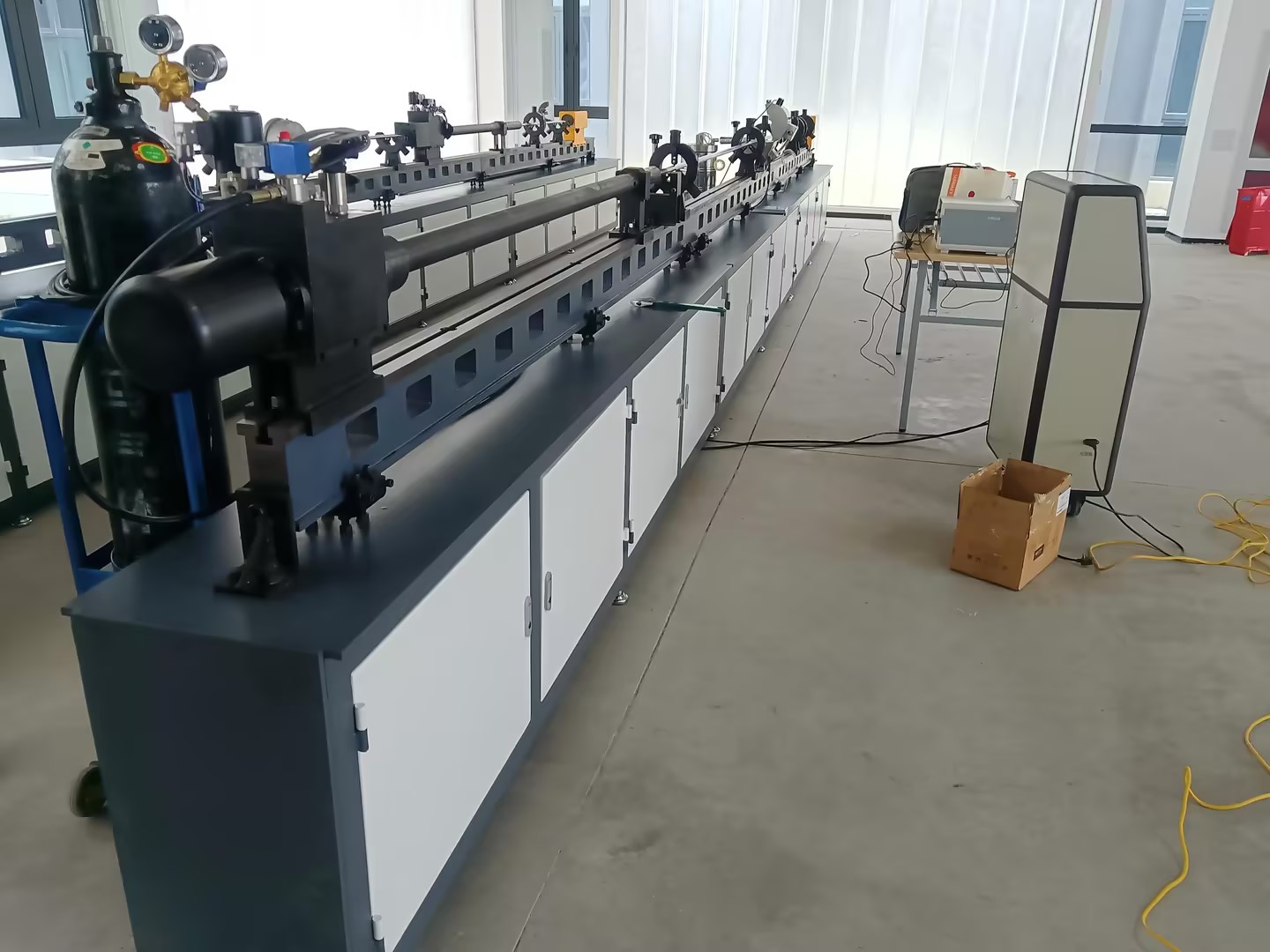

完成交付
